Sistema de Paraguas de Tubo AT con conexión de compresión innovadora asegura el avance de la línea de Metro 4 en Paris

La línea 4 es una de las 16 líneas del sistema de transporte metropolitano de Paris, actualmente conectando Porte de Clignancourt en el norte de la ciudad con Mairie de Montrouge en el sur. La línea atraviesa el centro de Paris y es conectada con una estación de trenes importante. Actualmente la línea 4 es una de las líneas más usadas del sistema de metro.

Después de la inauguración de lo que es la última parada actualmente, Mairie de Montrouge, la línea 4 se ensanchará de 1.9 km hacia el sur. El ensanche incluirá dos nuevas paradas Verdun-Sud y Bagneux. Verdun-Sud tendrá dos y Bagneux tres vías. Además, Bagneux será conectado a la línea 15, conocida como la línea roja.

Este proyecto es considerado un anteproyecto del Grand Paris Express en el cual la seguridad en trabajo tendrá un papel decisivo.

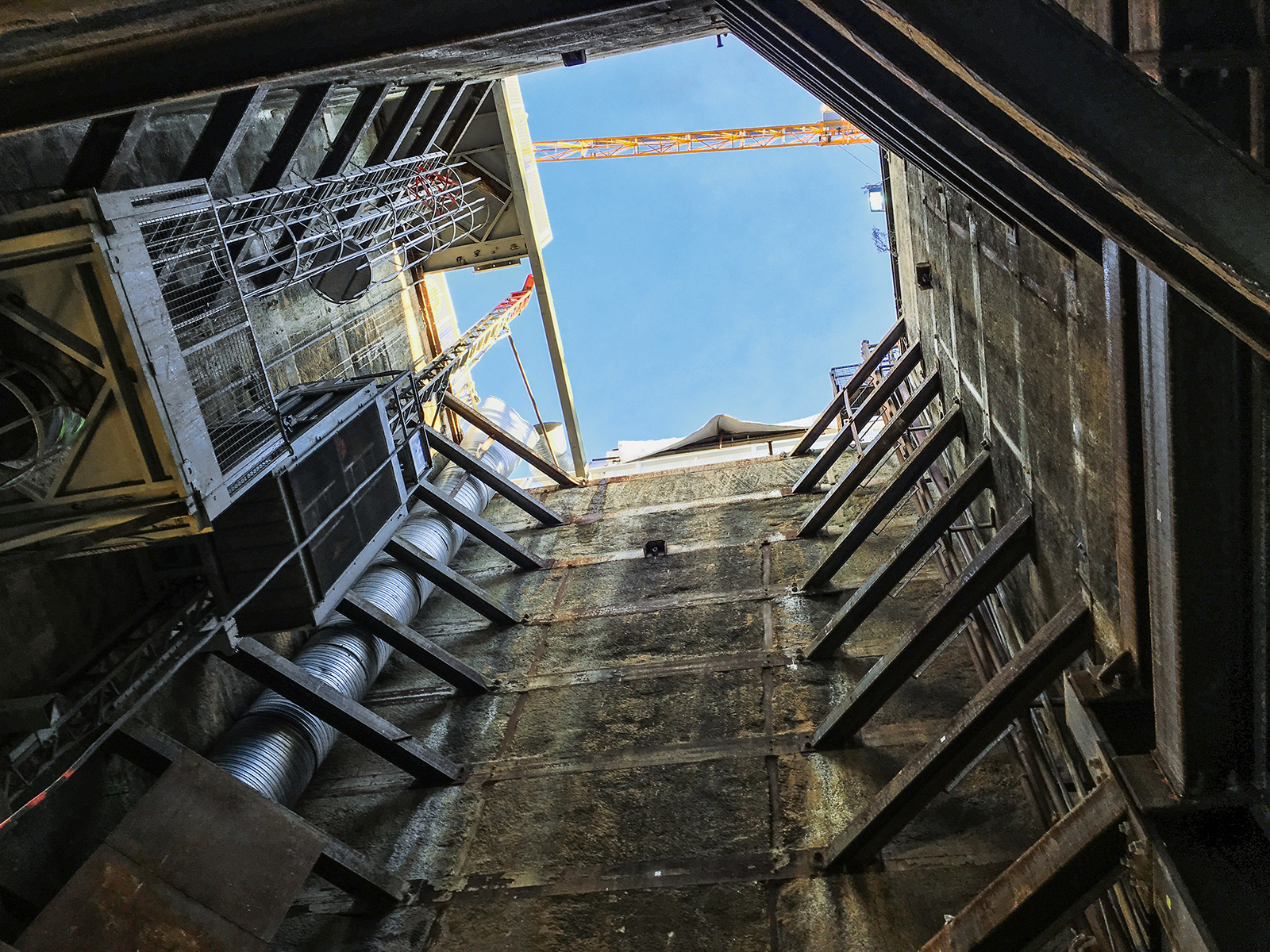

El trabajo de excavación se realizó en espacio reducido. Además, el suelo era difícil y el entorno urbano requería precauciones especiales referente a la estabilidad y la limitación de asientos en la superficie.

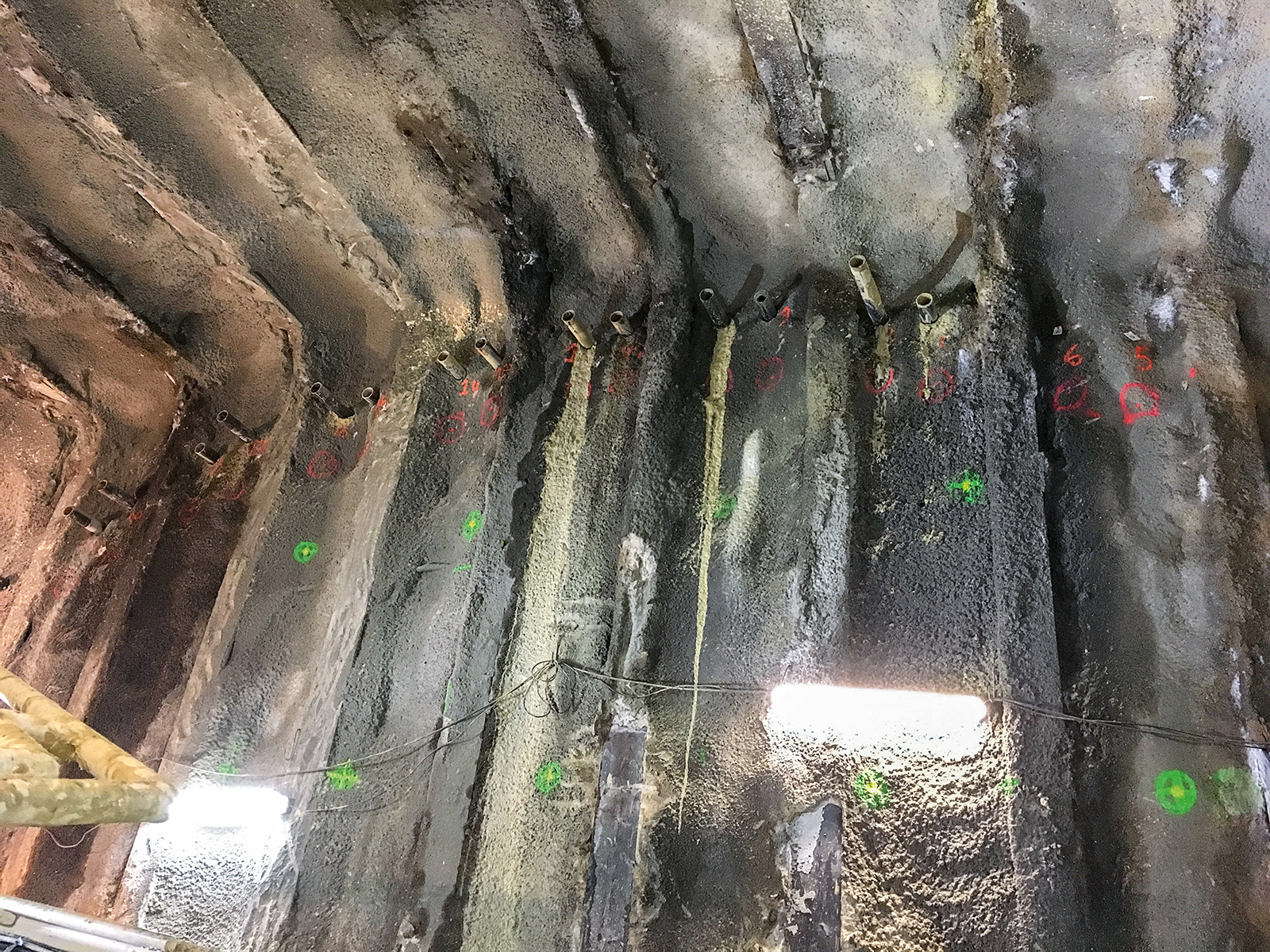

En el área de las futuras estaciones (suelo propenso a asientos), se usó el Sistema de Paraguas de Tubo AT suministrado por DSI Underground Austria en cooperación con ROBODRILL. Se utilizaron cuatro Paraguas de Tubo AT – 114 (114,3 mm x 6,3 mm) con conexión de compresión y la automatización de paraguas de tubo AT.

La instalación rápida y segura de los paraguas de tubo se aseguró mediante la conexión de compresión ALWAG Systems especial. La instalación del sistema de paraguas de tubo se realizó mediante purga de aire.

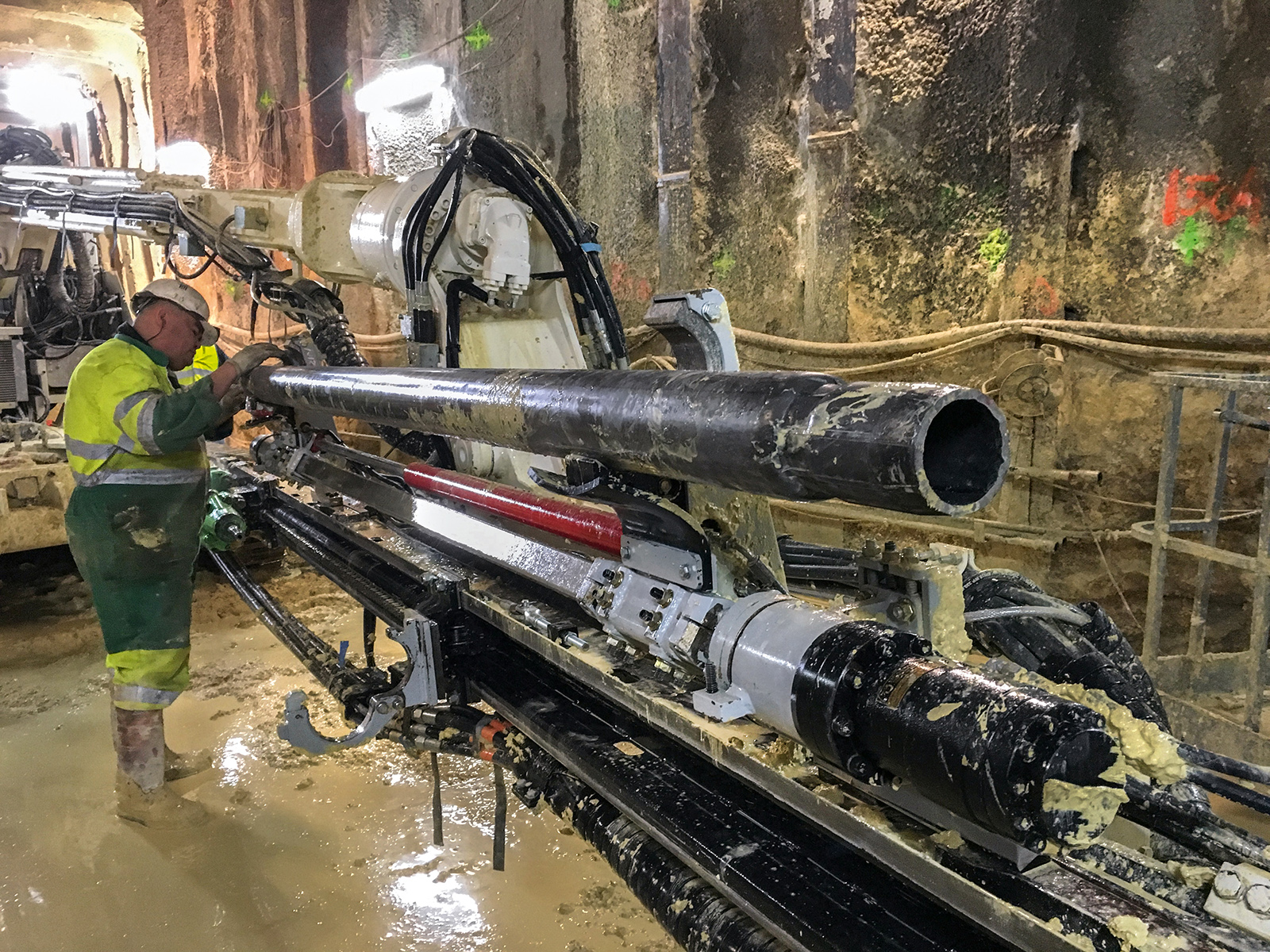

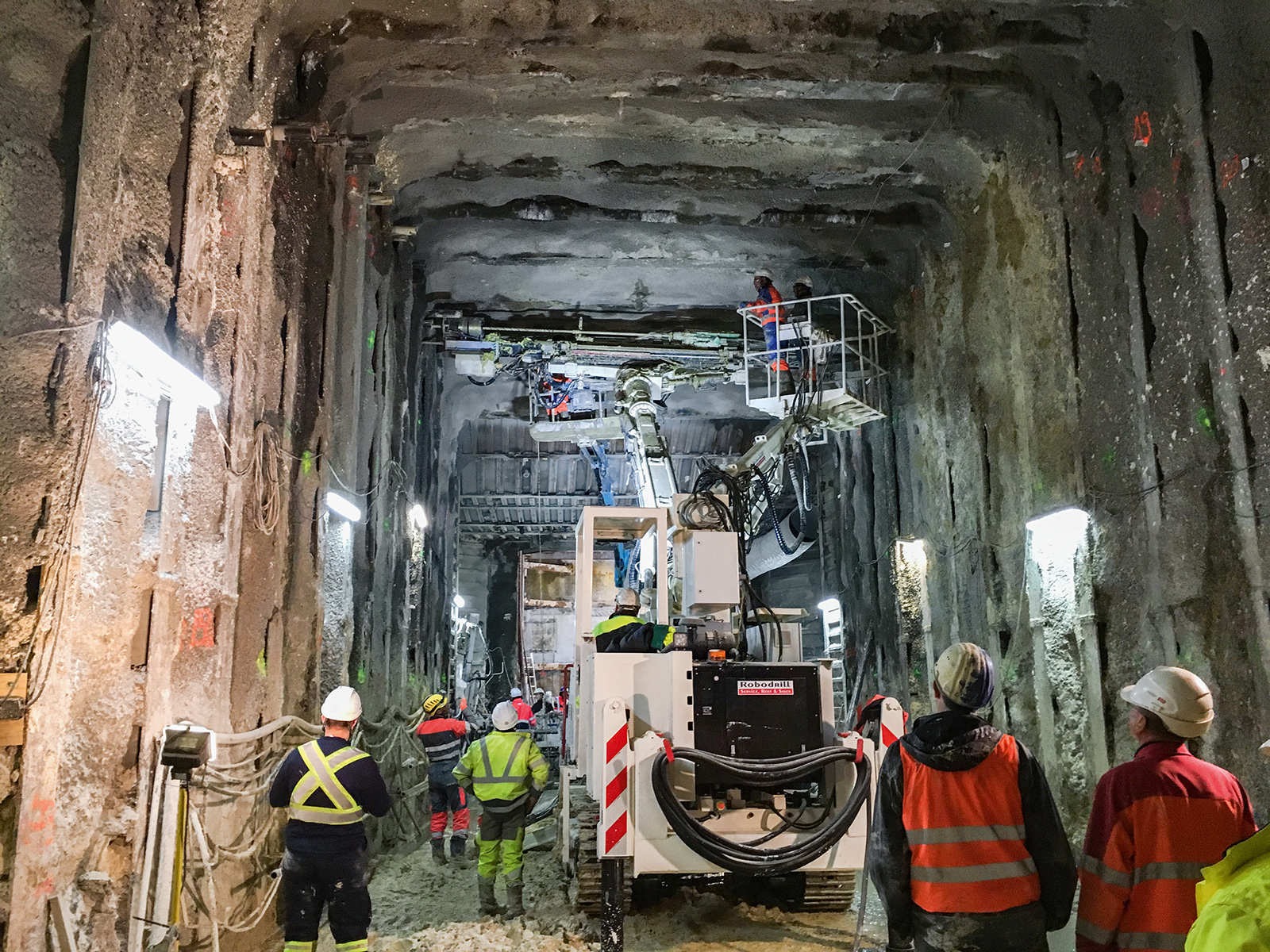

El jumbo ROBODRILL especialmente adaptado al sistema era perfectamente optimizado a la automatización de paraguas de tubo y al sistema de paraguas de tubo AT. En el marco de la primera instalación, un equipo de DSI Underground Austria soportó al cliente en el lugar de trabajo.

El rendimiento medio en los suelos difíciles era de 8 tubos de paraguas de tubo de 15 m de longitud en 10 horas.

Propiedad
Syndicat des Transports d’Ile-de-France (STIF), Francia
Empresa principal
Dodin Campenon Bernard, Francia
Subcontratista
ROBODRILL SA, Francia
División
DSI Underground Austria GmbH, Austria
Servicios DSI Underground
Producción, suministro, soporte técnico, instalación de ensayo
Productos DSI Underground
4 Paraguas de tubo AT – 114 (114,3 mm x 6,3 mm) con conexión de compresión, automatización de paraguas de tubo AT
